Y325 Y511 G610 G730 ေတြမွာ သံုးေလ့ရွိပါတယ္
USB Charging ေခါင္းရဲ႕ ပင္နံပါတ္ (1) မွာ စတင္ေရာက္လာတဲ့ +5V ကို
718 Transistor ရဲ႕ ပင္နံပါတ္ (4) ျဖစ္တဲ့ Emittor ကို ေပးသြင္းလုိက္ပါတယ္
Charging ႀကိဳးထိုးထားပီးတိုင္းရင္ ပင္နံပါတ္ (4) မွာ 5V ရွိပါမယ္
PMU (Power IC) က ေပးပို႔တဲ့ Charging control signal ကို
FET တလံုးကို ခလုတ္ (switch) အျဖစ္ ၾကားျဖတ္ခံၿပီးမွ 718 ရဲ႕
ပင္နံပါတ္ (3) ျဖစ္တဲ့ Base ကို ထိန္းခ်ဳပ္ ေမာင္းႏွင္ေပးပါတယ္
718 ရဲ႕ ပင္နံပါတ္ 1 2 5 6 ေလးပင္က Collector ေတြပါ
Break Down Resistor (R200) တလံုးခံၿပီး Battery + ငုတ္ကို တိုက္ရိုက္ ခ်ိတ္ေပးထားပါတယ္
718 Transistor ရဲ႕ ပင္နံပါတ္ (4) ျဖစ္တဲ့ Emittor ကို ေပးသြင္းလုိက္ပါတယ္
Charging ႀကိဳးထိုးထားပီးတိုင္းရင္ ပင္နံပါတ္ (4) မွာ 5V ရွိပါမယ္
PMU (Power IC) က ေပးပို႔တဲ့ Charging control signal ကို
FET တလံုးကို ခလုတ္ (switch) အျဖစ္ ၾကားျဖတ္ခံၿပီးမွ 718 ရဲ႕
ပင္နံပါတ္ (3) ျဖစ္တဲ့ Base ကို ထိန္းခ်ဳပ္ ေမာင္းႏွင္ေပးပါတယ္
718 ရဲ႕ ပင္နံပါတ္ 1 2 5 6 ေလးပင္က Collector ေတြပါ
Break Down Resistor (R200) တလံုးခံၿပီး Battery + ငုတ္ကို တိုက္ရိုက္ ခ်ိတ္ေပးထားပါတယ္

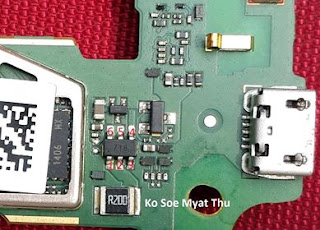

ငုတ္ ေျခာက္ငုတ္ပါတဲ့ 718 က IC ပံုစံလုပ္ထားတဲ့ Transistor တလံုးပါ
ပင္နံပါတ္ (4) မွာ ေရာက္ေနတဲ့ 5V ကို ပင္နံပါတ္ (1 2 5 6 ) က တဆင့္ အားသြင္းေပးတာပါ
အားသြင္းဖို႔ လိုအပ္သေလာက္ လွ်ပ္စီးေၾကာင္းကို 718 Transistor ရဲ႕ ပင္နံပါတ္ (3) ျဖစ္တဲ့ Base က ထိန္းခ်ဳပ္ေပးတာပါ
ပင္နံပါတ္ (4) မွာ ေရာက္ေနတဲ့ 5V ကို ပင္နံပါတ္ (1 2 5 6 ) က တဆင့္ အားသြင္းေပးတာပါ
အားသြင္းဖို႔ လိုအပ္သေလာက္ လွ်ပ္စီးေၾကာင္းကို 718 Transistor ရဲ႕ ပင္နံပါတ္ (3) ျဖစ္တဲ့ Base က ထိန္းခ်ဳပ္ေပးတာပါ
Battery အားဟာ အနဲဆံုးရွိရမယ့္ဗို႔အား 3.3V ေအာက္ (lower than miniman volt ) ေရာက္သြားခဲ့ရင္
ဖုန္းကို အားသြင္းတဲ့အခါ ပါဝါ ဖြင့္မေပးေတာ့ပဲ အနီေရာင္မီးနီေလး အခ်က္ျပၿပီး အားစသြင္းပါတယ္
အဲဒီအေျခအေနဟာ battery အား နည္းလြန္းတာေၾကာင့္ အားသြင္းေပးတဲ့ လွ်ပ္စီးေၾကာင္း
အမ်ားဆံုး လိုအပ္တာျဖစ္လို႔ အျမင့္ဆံုးအားသြင္းစီးေၾကာင္း (High current) နဲ႔ အားသြင္းေပးပါတယ္
အားသြင္းေနရင္း battery ဟာ 3.3V ေက်ာ္သြားရင္ေတာ့ ပါဝါပြင့္လာၿပီး အားဆက္သြင္းေပးပါတယ္
Battery အားကလဲ အတန္အသင့္ ရွိလာၿပီျဖစ္လို႔ အားသြင္းတဲ့ႏႈန္းကို ေလ်ာ့ခ်လိုက္ၿပီး
ပံုမွန္အားသြင္းစီးေၾကာင္း (Normal current) နဲ႔ပဲ ဆက္လက္ အားသြင္းေပးပါတယ္
အားသြင္းေနရင္း Battery ဟာ 3.7V အထက္ကို ေရာက္သြားရင္ေတာ့
အားျပည့္ကာနီးျဖစ္တဲ့အတြက္ အားသြင္းႏႈန္းကို ဆက္လက္ ေလ်ာ့ခ်လိုက္ၿပီး
အေႏွးဆံုးျဖစ္တဲ့ (Low current) နဲ႔ ဆက္သြင္းေပးပါတယ္
ဖုန္းကို အားသြင္းတဲ့အခါ ပါဝါ ဖြင့္မေပးေတာ့ပဲ အနီေရာင္မီးနီေလး အခ်က္ျပၿပီး အားစသြင္းပါတယ္
အဲဒီအေျခအေနဟာ battery အား နည္းလြန္းတာေၾကာင့္ အားသြင္းေပးတဲ့ လွ်ပ္စီးေၾကာင္း
အမ်ားဆံုး လိုအပ္တာျဖစ္လို႔ အျမင့္ဆံုးအားသြင္းစီးေၾကာင္း (High current) နဲ႔ အားသြင္းေပးပါတယ္
အားသြင္းေနရင္း battery ဟာ 3.3V ေက်ာ္သြားရင္ေတာ့ ပါဝါပြင့္လာၿပီး အားဆက္သြင္းေပးပါတယ္
Battery အားကလဲ အတန္အသင့္ ရွိလာၿပီျဖစ္လို႔ အားသြင္းတဲ့ႏႈန္းကို ေလ်ာ့ခ်လိုက္ၿပီး
ပံုမွန္အားသြင္းစီးေၾကာင္း (Normal current) နဲ႔ပဲ ဆက္လက္ အားသြင္းေပးပါတယ္
အားသြင္းေနရင္း Battery ဟာ 3.7V အထက္ကို ေရာက္သြားရင္ေတာ့
အားျပည့္ကာနီးျဖစ္တဲ့အတြက္ အားသြင္းႏႈန္းကို ဆက္လက္ ေလ်ာ့ခ်လိုက္ၿပီး
အေႏွးဆံုးျဖစ္တဲ့ (Low current) နဲ႔ ဆက္သြင္းေပးပါတယ္
718 Transistor ဟာ အားသြင္းစီးေၾကာင္းကို ထိန္းခ်ဳပ္ေပးပါတယ္
718 ပ်က္လို႔ ဝယ္ရခက္တဲ့အခါ (က်ေနာ္ကေတာ့ ကဒ္အပ်က္ေတြထဲက ရွာထည့္ပါတယ္)
ပင္နံပါတ္ (4) နဲ႔ (1 2 5 6 ) ကို တိုက္ရိုက္ေက်ာ္ေပးလိုက္ရင္ Charging 5V အတိုင္း
battery ကို တိုက္ရိုက္ေရာက္သြားမွာျဖစ္လို႔ battery အပ်က္ ျမန္ပါလိမ့္မယ္
718 ပ်က္လို႔ ဝယ္ရခက္တဲ့အခါ (က်ေနာ္ကေတာ့ ကဒ္အပ်က္ေတြထဲက ရွာထည့္ပါတယ္)
ပင္နံပါတ္ (4) နဲ႔ (1 2 5 6 ) ကို တိုက္ရိုက္ေက်ာ္ေပးလိုက္ရင္ Charging 5V အတိုင္း
battery ကို တိုက္ရိုက္ေရာက္သြားမွာျဖစ္လို႔ battery အပ်က္ ျမန္ပါလိမ့္မယ္
AC9 သံုးတဲ့ဖုန္းေတြမွာ (1 2 5 6) က တဆင့္ AC9 ခံသံုးတတ္ပါတယ္
ပံုမွန္ေကာင္းေနတဲ့ ဖုန္းတလံုးဆိုရင္ Battery ျဖဳတ္ Charging ေခါင္းထိုးထားၿပီး
Battery ငုတ္ေတြမွာ ဗို႔တိုင္းၾကည့္ရင္ 4.2V ခန္႔ ရွိတတ္ပါတယ္
အားအဝင္နည္းတာ အားမဝင္တာ အားအဝင္ျပၿပီး အားမဝင္တာမ်ိဳး ျဖစ္ခဲ့ရင္
718 Transistor ေလး ပ်က္တတ္ပါတယ္
သူနဲ႔ တြဲသံုးတဲ့ သူ႔ေဘးက R200 (0.2R) ေလးလဲ ပ်က္တတ္ပါတယ္
Battery ငုတ္ေတြမွာ ဗို႔တိုင္းၾကည့္ရင္ 4.2V ခန္႔ ရွိတတ္ပါတယ္
အားအဝင္နည္းတာ အားမဝင္တာ အားအဝင္ျပၿပီး အားမဝင္တာမ်ိဳး ျဖစ္ခဲ့ရင္
718 Transistor ေလး ပ်က္တတ္ပါတယ္
သူနဲ႔ တြဲသံုးတဲ့ သူ႔ေဘးက R200 (0.2R) ေလးလဲ ပ်က္တတ္ပါတယ္
Current Control လုပ္ေပးတဲ့ PNP Transistor ျဖစ္တဲ့ 718 Transistor တိုင္းနည္းကေတာ့ ပံုမွန္ Transistor တိုင္းနည္းနဲ႔ အတူတူပါပဲခင္ဗ်ာ
Ko Soe Myat Thu
