G610 –U00 နဲ ့G610 C-00 ,C8815ေတြမွာ သုံးထားတဲ့ touch ic ေလးဟာ နံပါတ္အတူတူပါပဲ။
ဒါေပမယ့္အသုံးၿပဳထားတဲ့ PMU,CPU စတဲ့အိုင္စီေတြအေပၚမူတည္ၿပီး touch အပိုင္းကိုေပးထားတဲ့
ဗို ့လိုင္းေတြ မတူေတာ့ပါဘူး။G610 –U00 ကိုအရင္ေလ့လာႀကည့္ရင္ အသုံးၿပဳထားတဲ့ CPU က
MEDIATEAK MT6589 ၿဖစ္ၿပီး PMU 6320 ကိုအသုံးၿပဳထားပါတယ္။ MTK device ေတြမွာ
ေဆာ့၀ဲပိုင္းအရ touch မရတဲ့ၿပသနာေတြလဲရိွပါတယ္။ G610 + ကို G610 firmware မွားတင္မိရင္
touch error ၿဖစ္နိင္ပါတယ္။ဒါေႀကာင့္ G610-U00 ဆိုရင္ (+)သေကၤတ ပါမပါ ႀကည့္သင့္ပါတယ္။
firmware အမွန္တင္ႀကည့္ဖို ့လိုပါတယ္။
PMU 6320 ေတြမွာ touch အတြက္လုိအပ္တဲ့ vdd ဗို ့ေတြကို ပါ၀ါအိုင္စီရဲ့ LDO (Low Drop Output)
ပိုင္းကေန တိုက္ရိုက္ထုတ္ေပးပါတယ္။ထို ့ေႀကာင့္ ေအာက္ပါအတိုင္းတဆင့္ၿခင္းေၿဖရွင္းႀကည့္ပါ။
SOLUTION-1

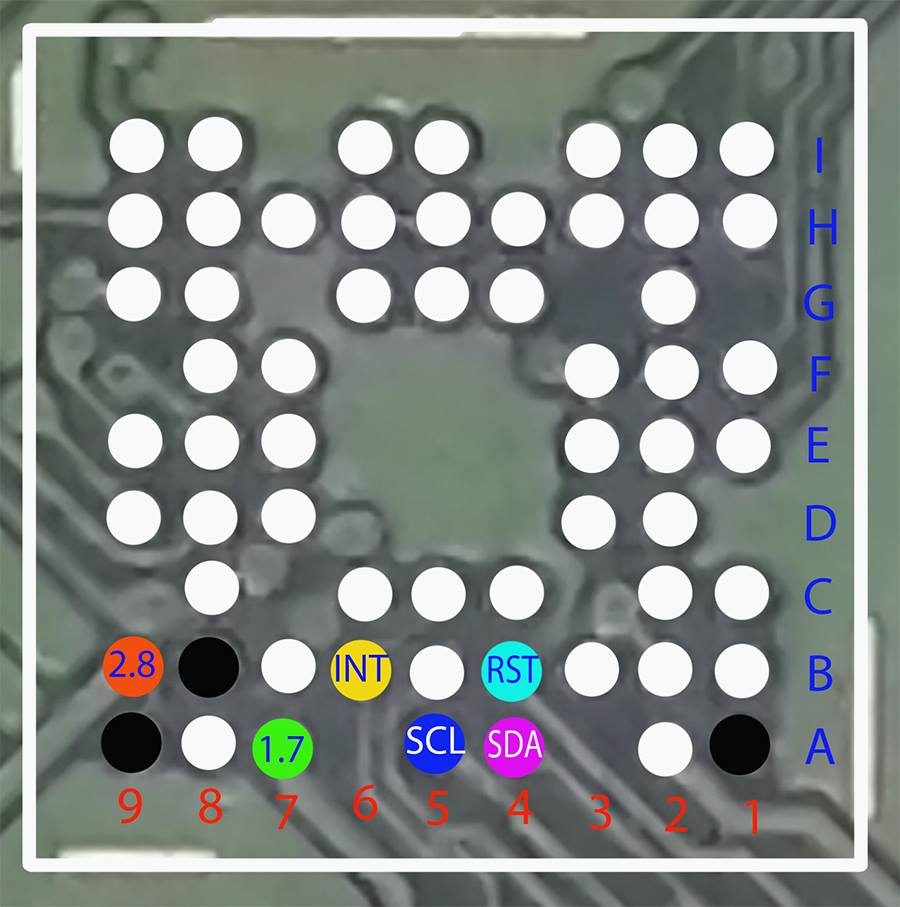

touch အိုင္စီ ရဲ့ ေဘးမွာ အ၀င္ဗို ့ေတြ ၿပထားတဲ့ TP-1 (1.7V) TP-2(2.8V) ေတြေရာက္မေရာက္စစ္ႀကည့္ပါ။
အကယ္ရ်္ ဗို ့တစ္ခုခုေပ်ာက္ေနပါက အၿခားတစ္ေနရာမွ jumper ေက်ာ္ယူၿခင္းထက္ pmu ခဲေလွာင္းၿပန္ကပ္ၿခင္း၊
အသစ္လဲလွယ္ေပးၿခင္းတို ့ကို လုပ္သင့္ပါတယ္။တစ္ခါတစ္ရံမွာအလြယ္တကူဗို ့လိုင္းတစ္ခုခုမွ
jumper ေက်ာ္ယူလိုက္တဲ့အခါ LDO ရဲ ့ လိုအပ္တဲ့ ဗို ့နဲ ့အမ္ပီယာ မလုံေလာက္တဲ့အခါ
touch ကိုပုံမွန္ အလုပ္မလုပ္နိင္တာေတြ ့ရပါတယ္။ေနာက္တစ္ခ်က္က Touch ေတြရဲ ့vdd ဗို ့ေတြမွာ
1.71v ကို digital volt အၿဖစ္သတ္မွတ္ထားၿပီး 2.85v ကို analog volt အၿဖစ္သတ္မွတ္ထားပါတယ္။
ဒီအခ်က္ေတြေႀကာင့္ သက္ဆိုင္ရာပတ္လမ္းကသာ တိုက္ရိုက္ယူသင့္ပါတယ္။
SOLUTION-2
တကယ္လို ့ဗို ့ေတြေရာက္ၿပီး touch မရေသးလွ်င္ အိုင္စီအနီးတစ္၀ိုက္ရိွ components ေလးမ်ားစုံမစုံ
စစ္ႀကည့္ေပးပါ။အိုင္စီ ကိုခြါၿပီးခဲေလွာင္းၿပန္ကပ္ႀကည့္ပါ။လိုအပ္လွ်င္အသစ္လဲပါ။
connector အထိုင္ေလးေတြစစ္ပါ။reset လမ္းေႀကာင္းနဲ ့ tp in လမ္းေႀကာင္းေပၚမွာရိွတဲ့ esd ေလးေတြ
ေကာင္းမေကာင္းစစ္ႀကည့္ပါ။
ဒီေနရာမွာတစ္ခုသတိထားမိတာက c8813 ေတြလို touch မရတဲ့အခါ wifi,Bluetooth ေတြ ၿဖဳတ္စရာမလိုပါဘူး။
MT 6628 အိုင္စီေလးမွာ wifi,Bluetooth,fm,gps, စတဲ့အပုိင္းေတြပါ၀င္ေပါင္းစပ္ထားပါတယ္။
touch နဲ ့သက္ဆိုင္တာကေတာ့ မည္သည့္ဖုန္းမွာမဆို proximity sensor အပိုင္းပါ၀င္ပါတယ္။
ဒါေႀကာင့္အဲဒီ sensor အပိုင္းကိုစစ္ႀကည့္ေပးပါ။
G610-C00,C8815 ေတြမွာေတာ့အသုံးၿပဳထားတဲ့ CPU ,PMU ေတြမတူေတာ့ပါဘူး။ touch အတြက္ဗို ့ေပးတဲ့
ပုံစံၿခင္းလဲကြာသြားပါတယ္။ PM8029 ရဲ့ S3 လမ္းေႀကာင္းကထြက္လာတဲ့ vdd1.7v ကို touch အိုင္စီ
သို ့တိုက္ရိဳက္မေပးပဲ gate ic ေလးတစ္လုံးခံထားာေတြ ့ရပါတယ္။ထိုနည္းတူ vdd2.8v ကိုလဲ တိုက္ရိုက္
မေပးပဲ C3H အိုင္စီေလးရဲ ့အထြက္ကေန ေပးပို ့ထားပါတယ္။ TP-1,TP-2 မွာၿပထားတဲ့ပုံေလးကိုေလ့လာ
ႀကည့္ပါ။ ဗို ့ေတြအားလုံးေရာက္ၿပီးtouch မရရင္ touch ic ခြာၿပီးၿပန္ကပ္ႀကည့္တာ အသစ္လဲႀကည့္တာ
စသၿဖင့္လုပ္ႀကည့္ပါ။ connector အထိုင္မွားစစ္ပါ။
G610-C00, C8815 ေတြမွာေတာ့ touch မရရင္ bluetooth ,wifi အပိုင္းေတြ စစ္ေပးဖို ့
လိုအပ္ပါတယ္။
