ဆင္းကဒ္အေၾကာင္း ေျပာၿပီးေတာ့
မင္မိုရီကဒ္အေၾကာင္း ေျပာၾကတာေပါ့ဗ်ာ
SD (Secure Digital) လို႔ေခၚတဲ့ Micor SD ဖတ္တဲ့ ကဒ္အထိုင္အေၾကာင္းပါ ...

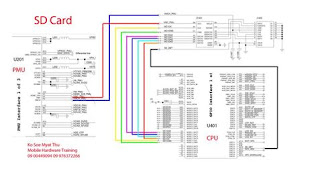

Micor SD Holder (J1403) ကဒ္အထိုင္မွာ ငုတ္ (၁၀) ငုတ္ ပါတယ္ဗ်
1. Dat2 - CPU သို႔ Data ပို႔ေပးတဲ့လမ္းေၾကာင္း
2. Dat3 - CPU သို႔ Data ပို႔ေပးတဲ့လမ္းေၾကာင္း
3. CMD - CPU မွ command ေပးတဲ့လမ္းေၾကာင္း
4. VDD - PMU မွ 3.3V ဗို႔အားေပးတဲ့လမ္းေၾကာင္း
5. CLK - CPU မွ ခုန္လိႈင္းေပးေသာလမ္းေၾကာင္း
6. VSS - အႏုတ္ဗို႔လမ္းေၾကာင္း
7. Dat0 - CPU သို႔ Data ပို႔ေပးတဲ့လမ္းေၾကာင္း
8. Dat1 - CPU သို႔ Data ပို႔ေပးတဲ့လမ္းေၾကာင္း
9. SW-B - ကဒ္ထည့္လွ်င္သိရန္ ေစာင့္ၾကည့္သည့္ခလုတ္လမ္းေၾကာင္း
10. SW-A - ကဒ္ထည့္လွ်င္သိရန္ ေစာင့္ၾကည့္သည့္ခလုတ္လမ္းေၾကာင္း
ကဒ္အထိုင္မွာပါတဲ့ စာအညႊန္းကိုသိရင္ အလုပ္လုပ္ပံု ဆက္ၾကရေအာင္
ကဒ္ ဖတ္လို႔ရတဲ့ သတင္းအခ်က္အလက္ (Data) ေတြကို CPU ဆီကို ပို႔ေပးရပါတယ္။
CPU ဆီကို တိုက္ရိုက္မပို႔ခင္ ၾကားထဲမွာ Filter (Z1401) ေလးတခုနဲ႔ စစ္ထုတ္ၿပီးမွ ဆက္ပို႔ေပးပါတယ္။ Filter မခံလို႔လဲ မရဘူးေလဗ်ာ။ SD ကဒ္မွာ အမွားပါလာရင္ အရင္ဆံုးထိမွာက CPU ကိုး။ ဆားဗစ္ဆရာအမ်ားစုက အဲဒီ Filter ေလးကို ကဒ္အိုင္စီလို႔လဲ ေခၚၾကသဗ်။
ကဒ္အထိုင္ထဲကို ကဒ္ မထည့္မခ်င္း ငုတ္နံပါတ္ (9) နဲ႔ (10) တို႔က ထိမေနၾကပါဘူး။ အဆက္အသြယ္မရွိဘူး လြတ္ေနတယ္ဆိုပါေတာ့။ ကဒ္ထည့္လိုက္ေတာ့မွ ကဒ္ရဲ႕ ညာဘက္အစြန္မွာပါတဲ့ အတက္ေလးက ငုတ္နံပါတ္ (9) ကို သြားတြန္းလိုက္တယ္။ အဲဒီေတာ့မွ (9) နဲ႔ (10) တို႔ ထိမိသြားၾကၿပီး (9) မွာလဲ အႏုတ္ဗို႔ ေရာက္သြားပါတယ္။
ငုတ္နံပါတ္ (9) ကို SD Detect လမ္းေၾကာင္းအျဖစ္ CPU ကို တိုက္ရိုက္ဆက္သြယ္ထားတာဗ်။ အဲဒါဆို ကဒ္မထည့္မခ်င္း SD Detect ငုတ္က Ground မက်ဘူး အႏုတ္ဗို႔ ေရာက္မေနဘူးေပါ့ဗ်ာ။ SD ကဒ္ဖတ္လို႔ လိုအပ္ေနတဲ့ VDD 3.3V ကို PMU က ထုတ္ေပးရမွာ။ ဒါေပမယ့္ အဲဒီဗို႔ ထုတ္ေပးဖို႔ CPU က အမိန္႔ေပးမွ ထုတ္ေပးရတာကိုး။ CPU ကလဲ SD Detect သိမွ PMU ကို VDD 3.3V ထုတ္ေပးခိုင္းမွာေလ။ အဲဒါေၾကာင့္ ကဒ္အထိုင္ထဲကို ကဒ္မထည့္မခ်င္း VDD 3.3V ရွိေနမွာ မဟုတ္ပါဘူး။
SD ကဒ္အထိုင္နဲ႔ပတ္သက္ၿပီး ႀကီးမားတဲ့ျပစ္ခ်က္ သိပ္မရွိပါဘူး။ ငုတ္နံပါတ္ (9) လြတ္သြားလို႔ ကဒ္ထည့္ထားတာေတာင္ CPU က SD Detect မသိတာေလာက္ပဲ ျဖစ္တတ္ပါတယ္။ ငုတ္ေတြ မေကာင္းတဲ့အခါ ကဒ္အထိုင္လဲရင္ ေကာင္းသြားတတ္ပါတယ္။
တခ်ိဳ႕ဖုန္းေတြမွာ ကဒ္မေကာင္းတာထည့္ထားရင္ ပါဝါႏိႈးမရတာ၊ ႏိုးၿပီးမွ ျပန္ျပန္ပိတ္သြားတတ္တာမ်ိဳး၊သံုးေနရင္း ခဏခဏ ျပန္ျပန္ပိတ္သြားတတ္တာမ်ိဳး ျဖစ္တတ္ပါတယ္။ ကဒ္ျဖဳတ္ႏိႈးလိုက္ရင္ ပံုမွန္အတိုင္း ေကာင္းသြားတတ္တာပါပဲ။
Filter (Z1401) ေလးေတြကို ကဒ္အထိုင္နားမွာ ထားတတ္သလို CPU နားမွာလဲ ထားတတ္ၾကပါတယ္။ ကဒ္အထိုင္နားမွာရွိရင္ ခြဲျခားဖို႔လြယ္ေပမယ့္ CPU နားမွာရွိရင္ GPU Converter နဲ႔ မွားတတ္ၾကပါတယ္။ ပံုစံ အေရာင္ တူေနတာကိုး။ ဝင္းဝင္းေျပာင္ေျပာင္ေလးေလဗ်ာ။
GPU Converter က IC ေဘးမွာ ကြိဳင္နဲ႔ ကြန္ဒင္ဆာႀကီးႀကီး ပါတယ္ဗ်။ Filter က သူ႔တလံုးထဲ သီးသန္႔ကြဲေနတာ။ ေသခ်ာၾကည့္ရင္ ခြဲဖို႔ လြယ္ပါတယ္။
အထိုင္ေကာင္းေနၿပီး ကဒ္မဖတ္ခဲ့ရင္ေတာ့ Filter နဲ႔ သက္ဆိုင္ပါတယ္။ အထိုင္လမ္းေၾကာင္း ေကာင္းမေကာင္း စမ္းခ်င္ရင္ေတာ့ ဆင္းကဒ္အထိုင္စမ္းသလို Digital Meter မွာ Diode စေကးနဲ႔ အုမ္းတိုင္းၾကည့္ပါ။ အေကာင္းတလံုးနဲ႔ ယွဥ္တိုင္းရင္ ပိုသိသာပါတယ္။
ကဲ ဒီေလာက္ဆို SD ကဒ္အေၾကာင္း စံုေလာက္ပီထင္ပါရဲ႕ဗ်ာ ...
